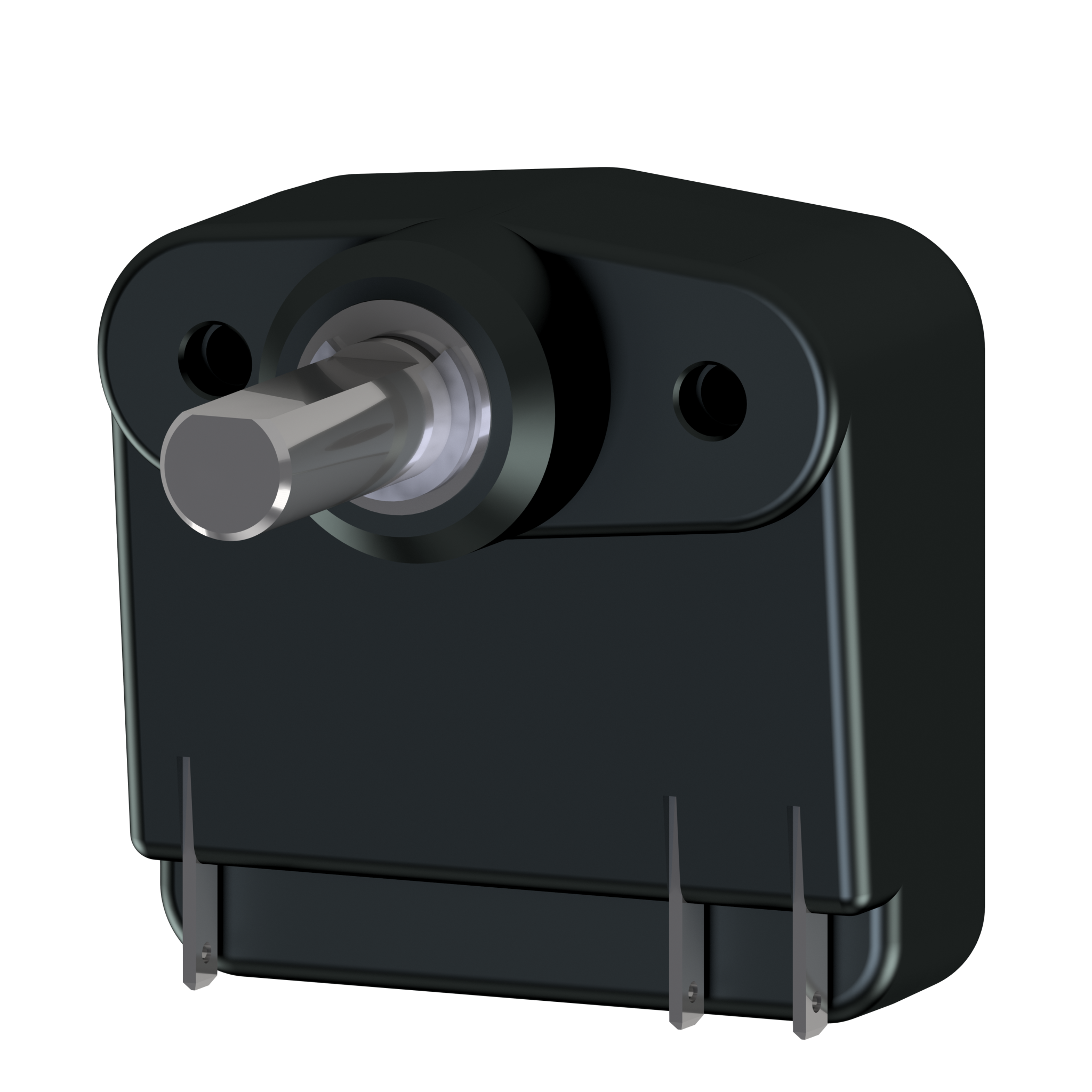

Wippenpotentiometer, Rückstellung stark

Kurzbeschreibung

Art.Nr: 45-007
WP 45-007

Allgemeine Eigenschaften

Funktion:Stufenlose Geschwindigkeits-/Richtungseingabe

Elektrische Eigenschaften

Ausgangsspannung:2.5% bis 97.5% von Vs

Belastbarkeit:0.2 W bei 40°C

Empfohlener Schleiferstrom:< 10µA

Isolationswiderstand:1000 MΩ

Max. Schleiferstrom:1 mA

Mittelstellung Schleifer:50%±3% von Vs

Sensor Technologie:Potentiometer CP

Spannungsfestigkeit:500 V DC

Speisespannung Vs:30V DC max.

Toleranz der Ausgangsspannung:±2.5% von Vs

Widerstandstoleranz:±20%

Widerstandswert:5 kΩ

Montage

Achse:D-Achse mit Ø8mm

Befestigungsschrauben:2 PT - KA40 x 12

El. Schnittstelle:Flachsteckhülsen 2.8 x 0.8 mm, DIN 46245

Material

Achse:Rostfreier Stahl

Lagerung:Kunststoff

Mechanische Eigenschaften

Anschlagfestigkeit:max. 30 Ncm

Betätigungswinkel:±20°

Drehmoment Mittelstellung:33 ±3 Ncm

Lebensdauer, Zyklen:3 Mio.

Rückstellung:stark

Umwelteigenschaften

Betriebstemperatur:-25°C - +75°C
