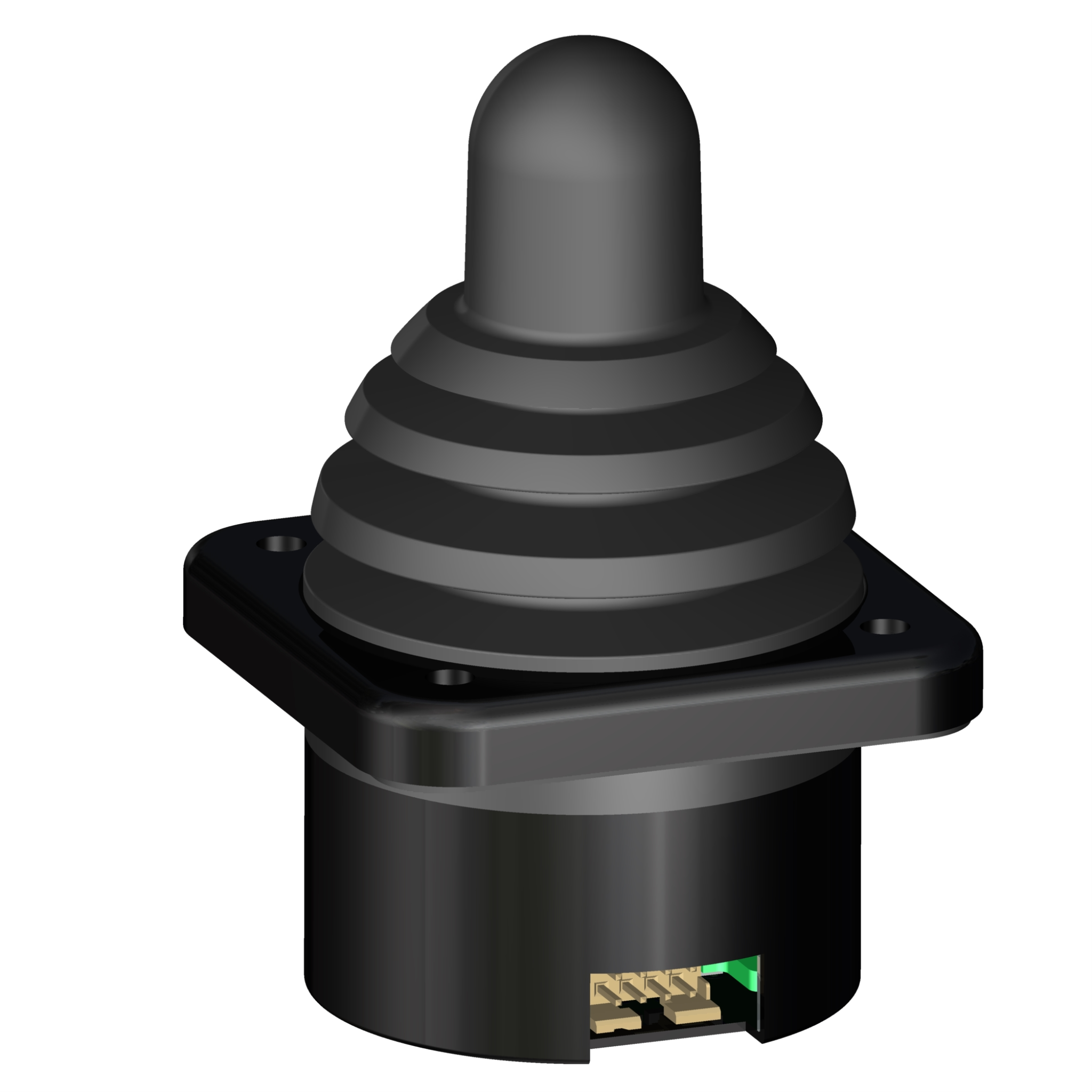

2 Achsen, Hall, leichte Kreuzführung
Kurzbeschreibung
Art.Nr: 315-0111SK 315-0111
Kompakte und langlebige Mehrachsen-Joysticks, perfekt geeignet für Industriemaschinen, Elektrofahrzeuge oder Ihre individuelle Anwendung.
Dank der geringen Höhe passt er in viele Bedienelemente oder integrierte Anwendungen. Trotzdem verfügt der Joystick über einen grossen praktischen Knopf, der auch mit Handschuhen bedient werden kann.
Bemerkenswert und einzigartig: alle Achsen sind mit einfachem, redundantem Ausgangssignal erhältlich. Bei Bedarf können die Joysticks mit einem Druckknopf ausgestattet werden.
Dank der geringen Höhe passt er in viele Bedienelemente oder integrierte Anwendungen. Trotzdem verfügt der Joystick über einen grossen praktischen Knopf, der auch mit Handschuhen bedient werden kann.
Bemerkenswert und einzigartig: alle Achsen sind mit einfachem, redundantem Ausgangssignal erhältlich. Bei Bedarf können die Joysticks mit einem Druckknopf ausgestattet werden.
Bitte kontaktieren Sie uns, wir schlagen Ihnen gerne eine individuelle Lösung für Ihre spezifischen Anforderungen vor. Ihre Lösung ist unser Standard.
Allgemeine Eigenschaften
Joystick Basismodell:SK 315 - Der Mittlere
Schiffssteuerung Model:Joystick
Mechanische Eigenschaften
Anzahl Achsen:2
Anzahl Hebel:1
Auslenkwinkel:±20°
Betätigungsmoment Vollauslenkung:0.42 Nm
Kreuzführung:leicht
Kulisse:quadratisch
Losbrechmoment Hauptachsen:0.18 Nm
Max. Betätigungsmoment:10 Nm
Elektrische Eigenschaften
Anschluss:Minitek
Ausgangssignal:0.5-4.5V DC
Redundanz:doppeltes Signal gekreuzt
Schnittstelle:analog
Sensor Technologie:Halleffekt Sensoren
Speisespannung :5V DC
Qualifikationen
Schutzklasse frontseitig:IP67 korrekt montiert
Griff
Griffmodell:Nupsi
Material
Achse:Rostfreier Stahl
Faltenbalg:Faltenbalg EPDM
Flansch:Kunststoff
Gehäuse:Kunststoff
Griff:siehe Faltenbalg
Montage
Befestigungsschrauben:4xM3
Lochausschnitt für Montage:Ø 43mm
Lochbild für Befestigungsschrauben:Ø 49.5mm
Montagerichtung:von oben
Dimensionen
Aussendurchmesser:Ø 50mm
Einbautiefe:25mm
Griffhöhe über Panel:51mm
