2 Taster, proportional, Hall
2 Taster, proportional, Hall2 Taster, proportional, Hall

2 Taster, proportional, Hall

Art.Nr: 212-008
SK 212-008

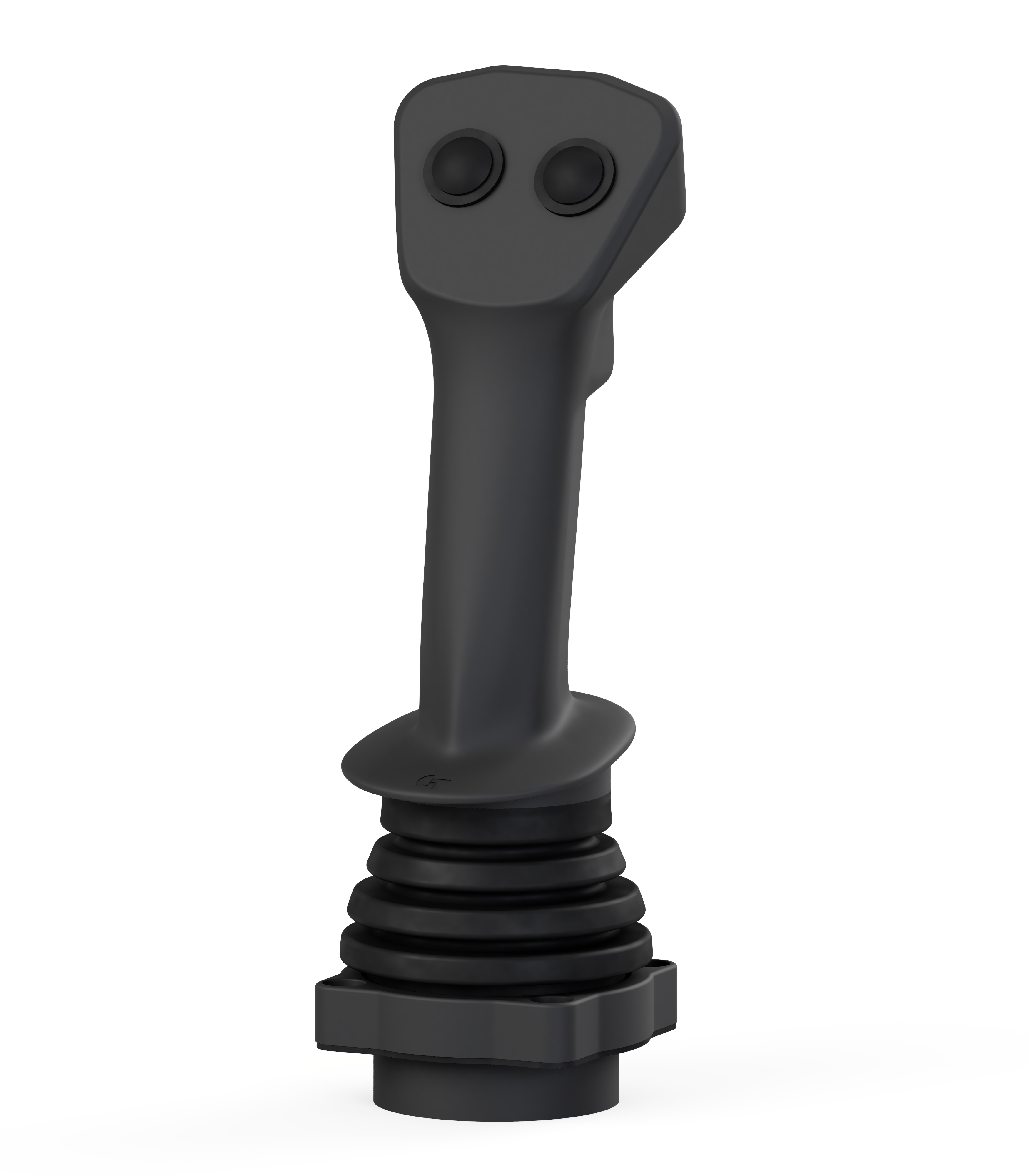

Das SK212er Modell ist eine robuste 2-Achsen-Steuerung, die für anspruchsvolle Einsatzbereiche konzipiert wurde.
Dieses Modell überzeugt durch seine leichte Kreuzführung, welche eine präzise Bedienung der Hauptachsen ermöglicht, ohne dabei die Fähigkeit zur diagonalen Bewegung einzuschränken. Die Integration eines analogen Signals sorgt für eine unkomplizierte Anbindung an bestehende Steuerungssysteme.
Der anpassbare Multifunktionsgriff des SK212 ist mit zwei Achsen für eine intuitive Steuerung sowie zwei Tastern für zusätzliche Funktionen ausgestattet. Dies macht ihn zu einer vielseitigen Wahl.
Das SK212er Modell findet breite Anwendung, insbesondere im Fahrzeugbau, Maschinenbau, bei Schienenfahrzeugen und im Schiffbau, wo es zuverlässig und effizient agiert.

Anwendung

Anwendungsfeld:Fahrzeugbau;Maschinenbau;Schienenfahrzeuge;Schiffbau

Allgemeine Eigenschaften

Joystick Basismodell:SK 212 - Der Grosse

Mechanische Eigenschaften

Anzahl Achsen:2

Auslenkwinkel:±24°

Kreuzführung:leicht

Kulisse:quadratisch

Lebensdauer X/Y-Achse [Zyklen]:3 Mio.

Max. Betätigungsmoment:750±30 Nmm

Missbrauchsmoment X,Y-Achsen:200Nm

Rückstellung:Integrierte Rückstellfeder

Elektrische Eigenschaften

Anschluss:Kabel

Ausgangssignal:0.5-4.5V DC

Schnittstelle:analog

Sensor Technologie:Halleffekt Sensoren

Speisespannung :5V DC

Qualifikationen

Betriebstemperatur:-30°C - +70°C

Lagertemperatur:-40°C - +85°C

REACH Konform:ja

RoHS konform:ja

Schutzklasse frontseitig:IP54 korrekt montiert

Griff

Erweiterung:Taster (OFF - (Mom))

Griffmodell:Multifunktionsgriff

Spezielle Funktionen im Griff:Taster

Taster im Griff:2

Material

Faltenbalg:Faltenbalg EPDM

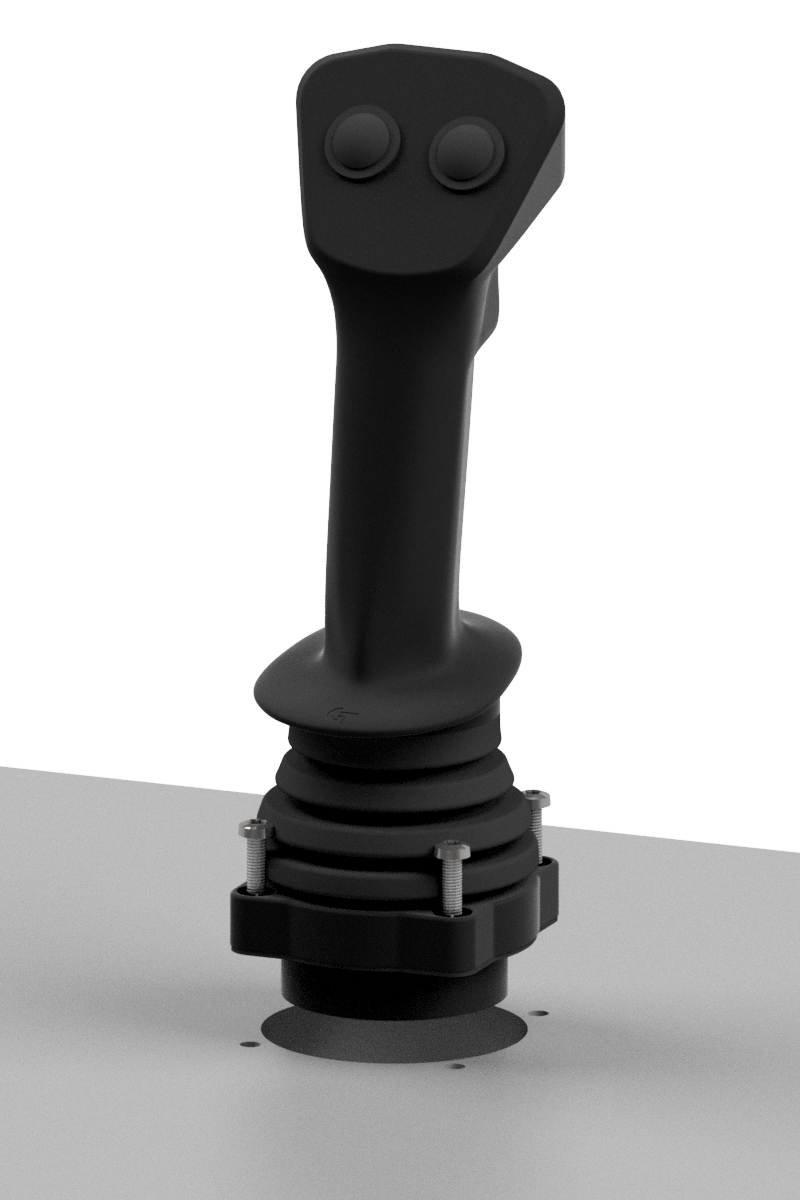

Montage

Befestigungsschrauben:4xM5

Lochausschnitt für Montage:Ø 69mm

Lochbild für Befestigungsschrauben:54 x 54mm

Montagerichtung:von oben mit Montagering

Dimensionen

Aussendurchmesser:Ø 89mm

Einbautiefe:17mm

Griffhöhe über Panel:225mm

Kabellänge:300mm
